基本功能

VICTOR 1601

功    能

高壓線路及高壓開關柜（中置柜、環網柜等）核相、頻率、相位、相序測試及驗電

核相方式

接觸式核相：≤110kV線路時

非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。

核相電壓

AC 10V～500kV

核相距離

200m

語音提示

“X信號正常、Y信號正常、同相、異相”

相別定性

同相:－20°～20°；異相: 100°～140°和220°～260°

相位量程

0°～360°；精度：≤±8°；分辨率：1°

頻率量程

驗電指示

45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz

“嘟--嘟--嘟”蜂鳴聲

電壓顯示

顯示電壓等級

發射頻率

433MHz、315MHz

相位指示

向量圖及數字同時顯示

數據存儲

200組(掉電或更換電池不會丟失數據)

自動關機

開機約15分鐘儀表將自動關機

電池低壓提示

有

額定電流

探測器：30mA max；主機：150mA max

絕緣桿長度

約4500mm

絕緣試驗

絕緣桿拉伸后兩端：AC 220kV/rms；主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)

基本參數

電源

主  機：3.7V,2600mAh充電鋰電池   探測器: 3.7V,1000mAh充電鋰電池

顯示屏尺寸

3.5寸彩屏；顯示域：71mm×53mm

機身顏色

黑色+橘黃

機身重量

儀器：約950g(含電池)

機身尺寸

主機195mm×100mm×45mm；探測器130mm×65mm×45mm

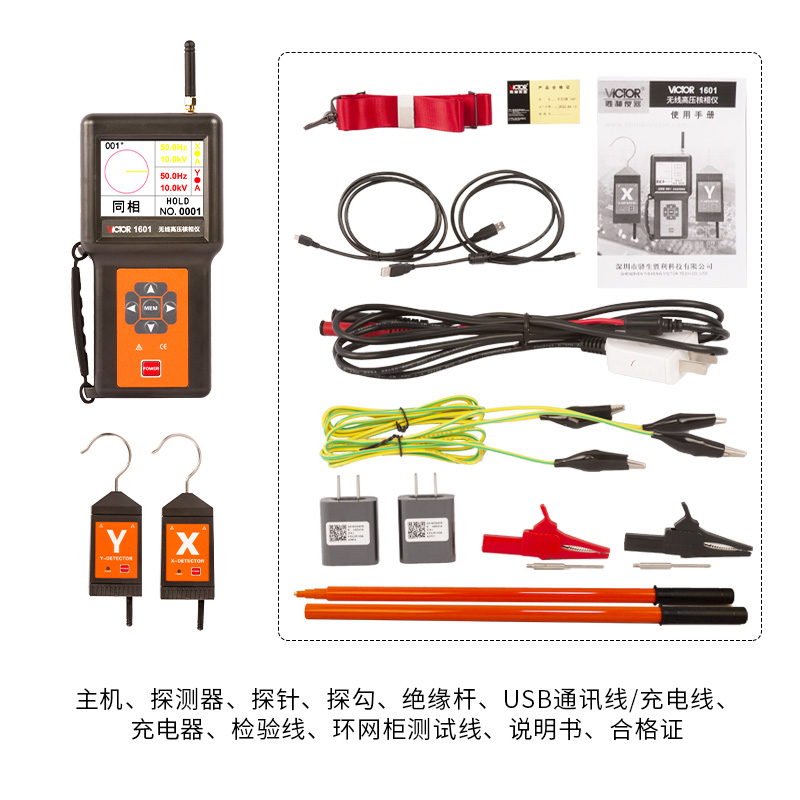

標準配件

探測器：2件；探針：2件；探勾：2件；絕緣桿：2件；USB通訊線/充電線：2根；

充電器：2個；檢驗線：1條；環網柜測試線：2條；工具包：1件

標準內包裝

中性紙箱

外包裝尺寸

108*34*12.5cm

標準包裝數量

1

標準包裝箱毛重

約7.0kg
